河南精密陶瓷真空过滤机

产品简介：
TC精密陶瓷真空河南过滤机集机电、微孔陶瓷、超声技术为一体，依靠真空吸力和毛细作用实现固液分离的新型******、节能过滤设备。广泛应用于矿山、冶金、化工、******等行业。

特点：
★高真空度（真空度0.09～0.098MPa），滤饼水分低。
★滤液含固量<50ppm。可反复利用，减少排放。
★与传统过滤设备相比能耗节省约90%以上，能耗低，运行成本低。
★与传统河南陶瓷过滤机相比增加了滤饼洗涤，适用需洗涤的物料。
★采用PLC、微机结合自动阀门控制，自动化程度高，降低劳动强度。
★结构紧凑，占地面积小，安装维护方便。
★采用*********排液系统，可适合任何工况条件下使用。

工作原理：

★吸浆区：工作时浸没在料浆的过滤板在毛细作用下结合真空压力，表面吸附成一层滤饼，滤液通过滤板进分配阀至排液罐。
★淋洗区：滤饼转出料浆斗后，对滤饼进行喷淋洗涤。
★干燥区：滤饼继续在高真空力的作用下脱水。
★卸料区：进入无真空的情况下，刮刀自动卸料。
★反冲洗：工业水或滤液通过分配阀进入陶瓷板由内向外进行清洗。清洗堵塞的微孔。在陶瓷板使用一个周期后，采用超声波配合低浓度酸混合清洗，保持陶瓷板的******使用。

设备选型：

型号面积

滤盘/圈

滤板数量/块

槽体容积/M3

装机功率/KW

运行功率/KW

主机（L×W×H/）/M

TC-1

1

12

0.21

3.5

2.0

1.6×1.4×1.5

TC-4

2

24

1.0

7.0

3.0

2.4×2.5×2.1

TC-6

2

24

1.2

7.0

6.0

2.4×2.9×2.5

TC-9

3

36

1.7

9.0

7.0

2.7×2.9×2.5

TC-12

4

48

2.2

11.0

7.5

3.0×2.9×2.5

TC-15

5

60

2.7

11.5

8.0

3.3×3.0×2.5

TC-21

7

84

4.0

13.5

9.0

4.6×3.0×2.6

TC-24

8

96

4.5

16.5

10.5

4.9×3.0×2.6

TC-27

9

108

5.0

17.0

11.0

5.2×3.0×2.6

TC-30

10

120

5.5

17.5

11.5

5.5×3.0×2.6

TC-36

12

144

7.0

23.0

16.0

6.6×3.0×2.6

TC-45

15

180

8.5

25.0

19.0

7.5×3.0×2.6

TC-60

15

180

12.5

33.0

22.0

7.5×3.3×3.0

TC-80

20

240

16.2

40.0

24.0

9.0×3.3×3.0

TC-102

17

204

18.5

53.0

35.0

8.8×3.6×3.3

TC-120

20

240

20

60.0

40.0

9.7×3.6×3.3

TC-150

25

300

24

75.0

47.0

11.2×3.6×3.3

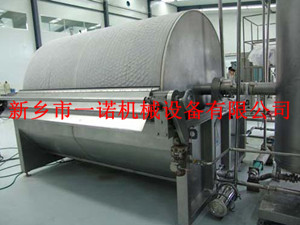

河南精密陶瓷真空过滤机效果图

主要部件：过滤板、主机、气水混合恒压反冲洗系统、控制系统

应用范围
目前精密陶瓷真空过滤机已广泛应用于矿山有色金属、稀有金属、黑色金属，非金属等精矿及尾矿脱水，化工行业氧化物、电解渣、浸出渣、炉渣的脱水及******污水污泥废酸处理等。物料细度从-200到-450目以及各种超细物料。

矿种	粒径分布	给料浓度	处理量kg.(m2h)-1	滤饼水分%
金精矿	-200～-325目	50～60	900～1500	6.5～11.5
金尾矿	-200～-400目	45～60	400～600	13～16
铜精矿	-200～-325目	45～60	600～900	6.5～12
铁精矿	-200～-325目	40～60	850～1500	6～10
锌精矿	-200～-325目	50～60	750～900	6.5～12
铅精矿	-200～-400目	50～65	650～800	10～12
铝土矿	-200～-325目	50～60	350～450	10.5～12
铅锌尾矿	-200～-325目	50～65	350～550	12～16
氰化渣	-325～-450目	50～60	350～550	21～24
硫精矿	-200目占80%	50～65	350～790	8～12
镍精矿	-200～-325目	55～60	300～600	10～12
精煤	-200目占80%	50～65	550～930	18～20
氧化锌	-200目占75%	55～65	620～1200	8～12
萤石粉	-200目占60%	55～65	750～900	8～12
